ご注意

※ 表記寸法には多少の公差と誤差があります。ご了承下さい。

※ 使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。(実費)

※ 予告なしに仕様を変更する場合がございます。ご了承下さい。

※ 写真は当社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。

※ ウェブサイトの内容をコピーしないでください。

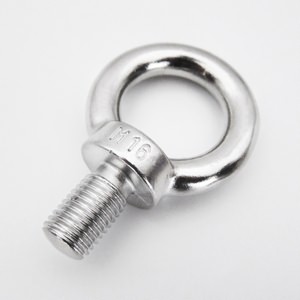

アイボルトJIS B1168

アイボルトJIS B1168
  • 製品番号:555
  • サイズ:M6-M20
  • 材質:SUS304/SUS316
  • 製品紹介:アイボルトJIS B1168は日本国内で最も広く使われる連結金物です。機械、家具、モーター、配電盤、電器、金型など重量物の吊り上げによく使われています。
製品詳細
アイボルトJIS B1168図面

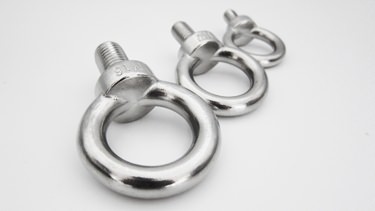

アイボルトJIS B1168詳細図
d1 d2 d3 d4 h l ΦD
mm mm mm mm mm mm mm
M6 13 25 15 27 14 5
M8 16 32.5 20 33 15 6.3
M10 20 41 25 42 18 8
M12 25 50 30 51 22 10
M16 30 60 35 61 27 12.5
M20 32 72 40 71 30 16
