蝶ボルト

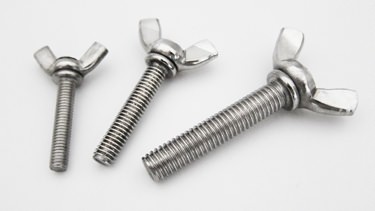

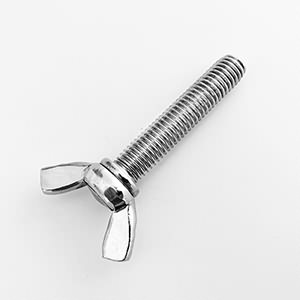

蝶ボルト
  • 製品番号:529
  • サイズ:M3-M10
  • 材質:SUS304/SUS316
  • 製品紹介:ウイングボルトはレンチがいらなくて、手だけで使用でき、非常に便利です。多くの場合では、普通なボルトを完全にとり替わることができます。
製品詳細
蝶ボルト図面
蝶ボルト詳細図
Size(M) L K dk D H W
mm mm mm mm mm mm mm
M3 8-16 8.5 2.5 7 3.5 18
M4 8-35 9 1.5 7 4 19
M5 8-45 12 1.9 9 5 25
M6 8-55 16 1.9 11 6 31
M8 12-60 19 2.4 14 8 37
M10 18-50 24 4 18 10 49
