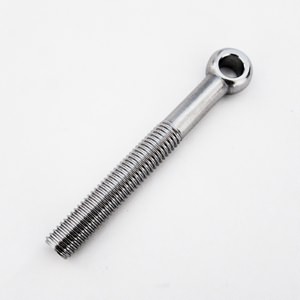

蝶番ボルト

蝶番ボルト
  • 製品番号:510
  • サイズ:M4-M24
  • 材質:SUS304/SUS316
  • 製品紹介:蝶番ボルトは輪の部分に軸を差込み左右に移動させる為の調整ボルトです。船舶、機械、ハッチ、自動車など分野でよく使われています。
製品詳細
蝶番ボルト図面
Size(A) B D d S L
mm mm mm mm mm mm
M4 14 8 3 5 20-35
M5 16 10 4 6 25-45
M6 18 12 5 8 30-50
M8 22 14 6 10 35-70
M10 26 18 8 12 40-110
M12 30 20 10 14 50-130
M16 38 28 12 18 60-160
M20 52 34 16 22 70-180
M24 60 42 20 26 90-260
