ご注意
※ 表記寸法には多少の公差と誤差があります。ご了承下さい。
※ 使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。(実費)
※ 予告なしに仕様を変更する場合がございます。ご了承下さい。
※ 写真は当社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。
※ ウェブサイトの内容をコピーしないでください。

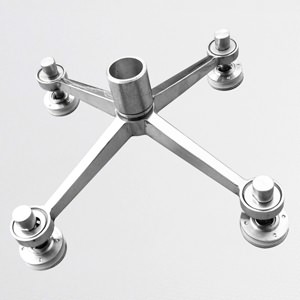

ステンレススパイダー(4穴タイプ)
- 製品番号:901
- サイズ:200mm-300mm
- 材質:SUS304/SUS316
- 製品紹介:ステンレススパイダー(4穴タイプ)主にガラスカーテンウォールシステムのフィックスとコネクタを接続し、固定支持構造システムに荷重を伝達するために使用されます。ガラスカーテンウォールを接続するための重要なアクセサリです。
製品詳細
Size | L | A | B | H | M | E | D | C | F | I | K |
---|---|---|---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
200 | 200 | 18 | 28 | 50 | 24 | 12 | 45 | 26 | 45 | 18 | 37 |
220 | 220 | 18 | 28 | 50 | 25 | 14 | 45 | 26 | 50 | 18 | 37 |
250 | 250 | 18 | 28 | 50 | 25 | 15 | 45 | 26 | 50 | 18 | 37 |
300 | 300 | 18 | 28 | 50 | 32 | 18 | 45 | 26 | 60 | 20 | 37 |
