* 表記寸法には多少の公差と誤差があります。ご了承下さい。
* 使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。(実費)
* 予告なしに仕様を変更する場合がございます。ご了承下さい。
* 写真は当社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。
* ウェブサイトの内容をコピーしないでください。

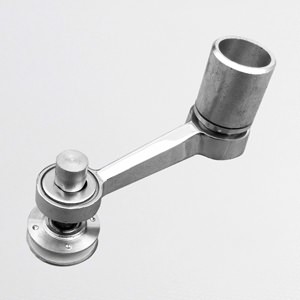

スパイダー(1穴タイプショートアーム)
- 製品番号:905
- サイズ:200mm-300mm
- 材質:SUS304/SUS316
- 製品紹介:スパイダー(1穴タイプショートアーム)
製品詳細

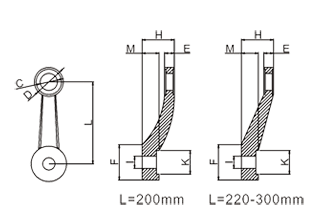

Size | L | H | M | E | D | C | F | I | K |
---|---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
200 | 100 | 50 | 24 | 12 | 45 | 26 | 45 | 18 | 37 |
220 | 110 | 40 | 25 | 14 | 45 | 26 | 50 | 18 | 37 |
250 | 125 | 40 | 25 | 15 | 45 | 26 | 50 | 18 | 37 |
300 | 150 | 50 | 32 | 18 | 45 | 26 | 60 | 20 | 37 |
