ご注意
※ 表記寸法には多少の公差と誤差があります。ご了承下さい。
※ 使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。(実費)
※ 予告なしに仕様を変更する場合がございます。ご了承下さい。
※ 写真は当社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。
※ ウェブサイトの内容をコピーしないでください。

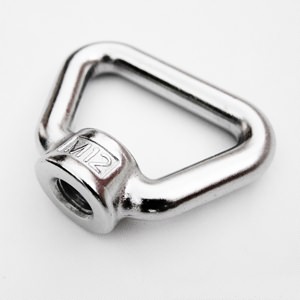

弓ナットGB63
- 製品番号:503
- サイズ:M10-M30
- 材質:SUS304/SUS316
- 製品紹介:弓ナットGB63は最も広く使われる連結金物です。機械、家具、モーター、配電盤、電器、金型など重量物の吊り上げによく使われています。

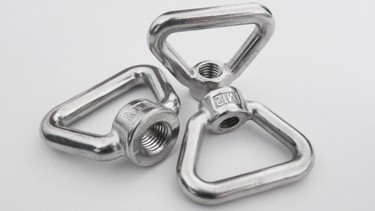

製品詳細
Size(A) | ΦB | C | D | E | ΦF | WT | Price | |
---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | kg | SS304 | SS316 |
M10 | 8 | 60 | 47 | 12 | 20 | 0.065 | $0.67 | $0.93 |
M12 | 10 | 65 | 52 | 15 | 23 | 0.110 | $1.11 | $1.55 |
M14 | 10 | 66 | 52 | 15 | 23 | 0.120 | $1.25 | $1.75 |
M16 | 12 | 75 | 60 | 18 | 29 | 0.188 | $1.62 | $2.27 |
M18 | 12 | 75 | 60 | 18 | 29 | 0.198 | $1.92 | $2.68 |
M20 | 13 | 85 | 71 | 22 | 35 | 0.280 | $2.21 | $3.09 |
M24 | 14 | 97 | 83 | 26 | 45 | 0.430 | $3.68 | $5.15 |
M30 | 16 | 110 | 120 | 35 | 59 | 0.830 | $7.06 | $9.89 |
