* 表記寸法には多少の公差と誤差があります。ご了承下さい。
* 使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。(実費)
* 予告なしに仕様を変更する場合がございます。ご了承下さい。
* 写真は当社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。
* ウェブサイトの内容をコピーしないでください。

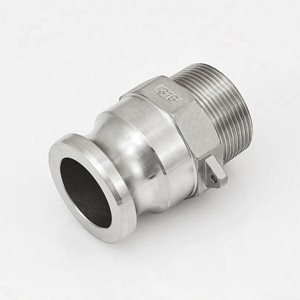

雄ネジアダプター
- 製品番号:806
- サイズ:15mm-150mm
- 材質:SUS304/SUS316
- 製品紹介:雄ネジアダプター
製品詳細

Size | d0 | D(Rc) | H | S | E |
---|---|---|---|---|---|
mm | mm | inch | mm | mm | mm |
15 | 21 | 1/2 | 56 | 33 | 38 |
20 | 21 | 3/4 | 56 | 33 | 38 |
25 | 25 | 1 | 69 | 40 | 46 |
32 | 30 | 1-1/4 | 75 | 48 | 51 |
40 | 36 | 1-1/2 | 78 | 55 | 54 |
50 | 46 | 2 | 86 | 66 | 60 |
65 | 57 | 2-1/2 | 97 | 82 | 68 |
80 | 73 | 3 | 106 | 98 | 73 |
100 | 98 | 4 | 114 | 125 | 78 |
125 | 122 | 5 | 121 | 154 | 81 |
150 | 148 | 6 | 130 | 190 | 86 |
