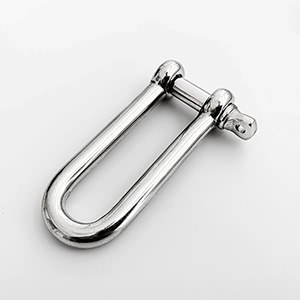

ロングネジシャックル

ロングネジシャックル
  • 製品番号：305
  • サイズ：M4-M16
  • 材質：SUS304/SUS316
  • 製品紹介：ロングネジシャックルは普通のシャックルより長いので、特別な場合で使用されている。鍛造製だから、高い荷重強度が提供できます。
見積依頼
製品詳細
ロングネジシャックル図面
Size(M) C H W D BL WT
mm mm mm mm mm kg kg
M4 4 30 8 8 500 0.010
M5 5 37 10 10 800 0.018
M6 6 45 12 12 1100 0.025
M8 8 60 16 16 2000 0.095
M10 10 75 20 20 3200 0.180
M12 12 90 24 24 4400 0.270
M14 14 105 28 28 5600 0.380
M16 16 120 32 32 8000 0.640
