ご注意
* 表記寸法には多少の公差と誤差があります。ご了承下さい。
* 使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）
* 予告なしに仕様を変更する場合がございます。ご了承下さい。
* 写真は当社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。
* ウェブサイトの内容をコピーしないでください。

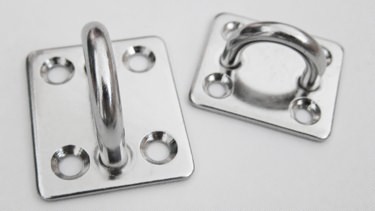

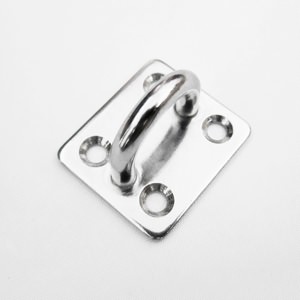

アイプレート
- 製品番号：703
- サイズ：4mm-16mm
- 材質：SUS304/SUS316
- 製品紹介：アイプレートはシートなどを留めるために、四角形の裏板を持つ、固定用の穴を開けた金具です。船舶、建築、インテリア、家具などいろんな分野でよく使われています。
製品詳細
| Size(ΦD) | A | B | d | W | H | T | WT |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | kg |
| 4 | 25 | 28 | 3 | 11.5 | 10 | 2 | 0.013 |
| 5 | 30 | 35 | 4.2 | 15 | 12 | 2.5 | 0.023 |
| 6 | 35 | 40 | 5.2 | 19 | 17 | 2.5 | 0.035 |
| 8 | 40 | 50 | 5.2 | 22 | 21 | 3 | 0.065 |
| 10 | 42 | 58 | 5.2 | 28 | 24 | 4 | 0.105 |
| 12 | 54 | 75 | 5.8 | 36 | 31 | 4.8 | 0.224 |
| 14 | 60 | 85 | 8 | 40 | 38 | 5 | 0.327 |
| 16 | 65 | 95 | 10 | 45 | 43 | 6 | 0.473 |
