ご注意

※ 表記寸法には多少の公差と誤差があります。ご了承下さい。

※ 使用荷重は参考値ですので、使用状況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）

※ 予告なしに仕様を変更する場合がございます。ご了承下さい。

※ 写真は当社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。

※ ウェブサイトの内容をコピーしないでください。

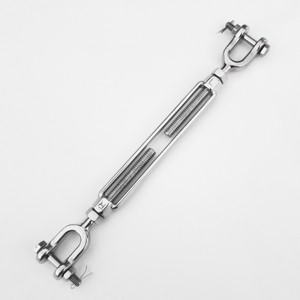

米式ターンバックルフォーク＆フォーク

製品番号：201
サイズ：1/4-2 3/4
材質：SUS304/SUS316
製品紹介：米式ターンバックルフォーク＆フォークはアメリカで広く使われています。両端をとても便利に組み立てたり、取り外したりすることができます。

製品詳細

Size	A	B	E	G	J	K	M	N	BB	WLL	WT
inch	inch	inch	inch	inch	inch	inch	inch	inch	inch	lbs	lbs
1/4×4	.25	.41	1.58	.62	10.90	6.90	11.90	7.90	4.00	500	.36
5/16×4-1/2	.31	.47	1.98	.87	12.36	8.36	13.90	9.40	4.50	800	.52
3/8×6	.38	.50	2.12	.87	16.14	10.14	17.38	11.38	6.00	1200	.81
1/2×6	.50	.63	2.75	1.06	17.50	11.50	19.00	13.00	6.00	2200	1.50
1/2×9	.50	.63	2.75	1.06	23.50	14.50	25.00	16.00	9.00	2200	1.74
1/2×12	.50	.63	2.75	1.06	29.50	17.50	31.00	19.00	12.00	2200	2.46
5/8×6	.63	.75	3.50	1.31	18.80	12.80	20.88	14.88	6.00	3500	2.72
5/8×9	.63	.75	3.50	1.31	24.80	15.80	26.88	17.88	9.00	3500	3.24
5/8×12	.63	.75	3.50	1.31	30.80	18.80	32.88	20.88	12.00	3500	3.74
3/4×6	.75	.94	4.18	1.50	20.00	14.00	22.60	16.60	6.00	5200	4.11
3/4×9	.75	.94	4.18	1.50	26.00	17.00	28.60	19.60	9.00	5200	5.10
3/4×12	.75	.94	4.18	1.50	32.00	20.00	34.60	22.60	12.00	5200	5.65
3/4×18	.75	.94	4.18	1.50	44.00	26.00	46.60	28.60	18.00	5200	7.00
7/8×12	.88	1.13	4.85	1.75	33.36	21.36	36.32	24.32	12.00	7200	8.17
7/8×18	.88	1.13	4.85	1.75	43.36	27.36	48.32	30.32	18.00	7200	9.96
1×6	1.00	1.19	5.53	2.06	22.72	16.72	26.06	20.06	6.00	10000	8.56
1×12	1.00	1.19	5.53	2.06	34.72	22.72	38.06	26.06	12.00	10000	12.00
1×18	1.00	1.19	5.53	2.06	46.72	28.72	50.06	32.06	18.00	10000	14.00
1×24	1.00	1.19	5.53	2.06	58.72	34.72	62.06	38.06	24.00	10000	17.00
1-1/4×12	1.25	1.75	7.21	2.81	37.34	25.34	41.54	29.54	12.00	15200	21.50
1-1/4×18	1.25	1.75	7.21	2.81	49.34	31.34	53.54	35.54	18.00	15200	24.25
1-1/4×24	1.25	1.75	7.21	2.81	61.34	37.34	65.54	41.54	24.00	15200	28.00
1-1/2×12	1.50	2.06	7.88	2.81	38.50	26.50	43.50	31.50	12.00	21400	30.50
1-1/2×18	1.50	2.06	7.88	2.81	50.50	32.50	55.50	37.50	18.00	21400	36.75
1-1/2×24	1.50	2.06	7.88	2.81	62.50	38.50	67.50	43.50	24.00	21400	40.67
1-3/4×18	1.75	2.38	9.40	3.38	53.38	35.38	59.18	41.18	18.00	28000	55.04
1-3/4×24	1.75	2.38	9.40	3.38	65.38	41.38	71.18	47.18	24.00	28000	63.36
2×24	2.00	2.50	11.86	3.69	69.54	45.54	76.72	52.12	24.00	37000	94.25
2-1/2×24	2.50	2.88	13.56	4.44	72.98	48.98	82.18	58.18	24.00	60000	165.00
2-3/4×24	2.75	3.50	15.22	4.19	74.75	50.75	85.50	61.50	24.00	75000	198.00
