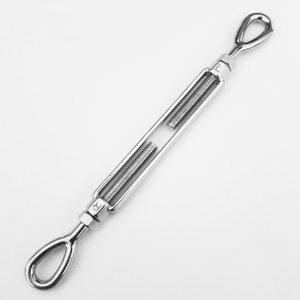

米式ターンバックルアイ&アイ

米式ターンバックルアイ&アイ
  • 製品番号:203
  • サイズ:1/4-2 3/4
  • 材質:SUS304/SUS316
  • 製品紹介:米式ターンバックルフォーク&フォークはアメリカで広く使われています。両端をあまりチェンジしない場合でよく使います。
製品詳細

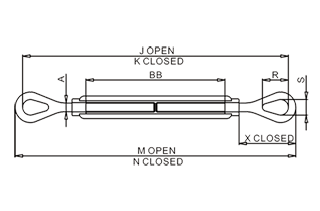

米式ターンバックルアイ&アイ図面

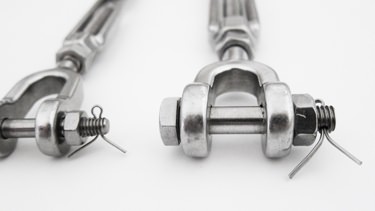

米式ターンバックルアイ&アイ詳細図
Size A J K M N BB R S X WLL WT
inch inch inch inch inch inch inch inch inch inch lbs lbs
1/4×4 .25 11.35 7.35 12.07 8.07 4.00 .78 .34 1.75 500 .32
5/16×4-1/2 .31 13.71 8.71 14.01 9.51 4.50 .94 .44 2.09 800 .47
3/8×6 .38 16.81 10.81 17.77 11.77 6.00 1.12 .53 2.52 1200 .76
1/2×6 .50 18.29 12.29 19.48 13.48 6.00 1.44 .72 3.23 2200 1.53
1/2×9 .50 24.29 15.29 25.48 16.48 9.00 1.44 .72 3.23 2200 1.71
1/2×12 .50 30.29 18.29 31.48 19.48 12.00 1.44 .72 3.23 2200 2.06
5/8×6 .63 19.74 13.74 21.28 15.28 6.00 1.75 .88 3.90 3500 2.35
5/8×9 .63 25.74 16.74 27.28 18.28 9.00 1.75 .88 3.90 3500 3.06
5/8×12 .63 31.74 19.74 33.28 21.28 12.00 1.75 .88 3.90 3500 3.78
3/4×6 .75 21.19 15.19 13.11 17.11 6.00 2.09 1.00 4.69 5200 4.00
3/4×9 .75 27.19 18.19 29.11 20.11 9.00 2.09 1.00 4.69 5200 4.75
3/4×12 .75 33.19 21.19 35.11 23.11 12.00 2.09 1.00 4.69 5200 5.36
3/4×18 .75 45.19 27.19 47.11 29.11 18.00 2.09 1.00 4.69 5200 7.00
7/8×12 .88 34.34 22.34 36.57 24.57 12.00 2.38 1.25 5.10 7200 8.00
7/8×18 .88 46.34 28.34 48.57 30.57 18.00 2.38 1.25 5.10 7200 9.75
1×6 1.00 24.34 18.34 26.89 20.89 6.00 3.00 1.44 6.36 10000 8.92
1×12 1.00 36.34 24.34 38.89 26.89 12.00 3.00 1.44 6.36 10000 11.20
1×18 1.00 48.34 30.34 50.89 32.89 18.00 3.00 1.44 6.36 10000 13.30
1×24 1.00 60.34 36.34 62.89 38.89 24.00 3.00 1.44 6.36 10000 17.00
1-1/4×12 1.25 38.82 26.82 42.05 30.05 12.00 3.56 1.81 7.72 15200 20.00
1-1/4×18 1.25 50.82 32.82 54.05 36.05 18.00 3.56 1.81 7.72 15200 24.18
1-1/4×24 1.25 62.82 38.82 66.05 42.05 24.00 3.56 1.81 7.72 15200 28.50
1-1/2×12 1.50 40.50 28.50 44.25 32.25 12.00 4.06 2.12 8.62 21400 28.99
1-1/2×18 1.50 52.50 34.50 56.25 38.25 18.00 4.06 2.12 8.62 21400 35.00
1-1/2×24 1.50 64.50 40.50 68.25 44.25 24.00 4.06 2.12 8.62 21400 39.18
1-3/4×18 1.75 55.38 37.38 59.78 41.78 18.00 4.62 2.38 10.00 28000 53.75
1-3/4×24 1.75 67.38 43.38 71.78 47.78 24.00 4.62 2.38 10.00 28000 60.68
2×24 2.00 72.62 48.62 77.95 53.95 24.00 5.75 2.69 13.09 37000 89.00
2-1/2×24 2.50 75.80 51.80 82.40 58.40 24.00 6.50 3.12 13.78 60000 150.00
2-3/4×24 2.75 77.88 53.88 85.50 61.50 24.00 7.00 3.25 15.22 75000 183.00
